Hyx 7185-4 Täysin automaattiset 4-asemat lämpömuovauskone

Ota yhteyttä

EDELLINEN：HYX-7161 Täysin automaattinen positiivinen ja negatiivinen paine 4-asemat lämpömuovauskone
SEURAAVA：Nopea automaattinen lämpömuovauskone + vaakasuora trimmauskone

Kuvaus
Video

Eritelmä

Pääominaisuudet:

Hyväksy PLC -ohjaus, koko järjestelmä on täysin automaattinen, parametrit digitaalisesti

näyttö, helppo toiminta

Tämä kone voi tuottaa muovitalustoja arkkeilla alle x

Mahdollisuus käyttää erilaisia muovilevyjä

4-pylvään hydraulinen rakenne, stabiilempi, matala kohina

Tuodut lämmitysjohdot keraaminen lämmitin, tarkka lämpötilanhallinta, pitkä käyttöikä

Tarjoamme sinulle räätälöityä palvelua, kone voidaan suunnitella ja

Valmistettu tarpeena.

Edistynyt servomoottorilevy kuljetusjärjestelmä, venytyspituus

Tekniset parametrit:

		Hyx-7185-4	HYX-520
1	Sopiva materiaali	PP, PS, PET, PVC, PLA jne.
2	Materiaalin leveys	450-740mm
3	Materiaalin paksuus	0,15-2 mm
4	Enintään Muodostusalue	710 × 850 mm	710 × 520 mm
5	Min. Muodostusalue	420 × 300 mm
6	Enintään Leikkausalue	690 × 830 mm	690 × 500 mm
7	Muodostumis- ja leikkausaseman isku	0-160mm	0-130 mm
8	Positiivinen muodostumissyvyys	120 mm
9	Negatiivinen muodostumissyvyys	110 mm
10	Pinoamismekanismi	≤500 mm
11	Muovauksen enimmäisvoima Asema	80T (käytettäväksi die -lämmitysjärjestelmän kanssa)	60T (käytettäväksi die -lämmitysjärjestelmän kanssa)
12	Pakottaa enimmäisleikkauspuristimet	38 tonnia	35 tonnia
13	Lämmitysuunin nimellisvoima	Yläuuni 65 kW, alempi uuni 65 kW	Yläuuni 45 kW, alempi uuni 45 kW
14	Lämmitysmenetelmä	Ylempi ja alempi, 3 osaa lämmitys
15	Todellinen energiankulutus	Noin 40 ~ 60 kW/h noin 30 ~ 50 kW/h
16	Virtalähde	AC 380V/50Hz (3 N PE)
17	Enintään Tuotannonopeus	20-30 sykliä/minuutti
18	Enintään Rullan halkaisija/paino	Φ800mm/500 kg	Φ700mm/300 kg
19	Koneen paino	12 000 kg	9000 kg
20	Ulottuvuus (lwh)	11 m × 2,3 m × 2,5 metriä	9m × 2,3 m × 2,5 metriä
	Jäähdytysmenetelmä	Muotti jäähdytetään kiertävällä vedellä
	Ilmapyyntö	Ilman syöttö ≥3,5 m3/min, ilmanpaine 0,6 ~ 0,8MPa.
Pääkonfiguraatioluettelo
Ei.	Pääelektroninen komponentti	Tuotemerkit
1	Hallintajärjestelmä	Taiwan Delta
2	PLC -moduuli	Taiwan Delta
3	Kosketusnäyttö	Delta 12 tuuman HD -kosketusnäyttö	Delta 10 tuuman HD -kosketusnäyttö
4	Lämpötilanhallintajärjestelmä	Delta (älykäs lämpötilan hallinta)
5	Välirele	Schneider
6	AC -kontaktori	Schneider
7	Lentokytkin	Delixi
8	Muodostusaseman servomoottori	Delta (ylempi: 5,5 kW, alempi: 5,5 kW)	Delta (ylempi: 3 kW, alempi: 3 kW)
9	Leikkausaseman servomoottori	Delta (ylempi: 7,5 kW, alempi: 5,5 kW)	Delta (ylempi: 4,5 kW, alempi: 3 kW)
10	Lävistysaseman servomoottori	Delta (ylempi: 7,5 kW, alempi: 7,5 kW)	Delta (ylempi: 4,5 kW, alempi: 4,5 kW)
11	Arkki toimittaa servomoottoria	Delta 5,5 kW	Delta 3kW
12	Servomoottori	Delta 2kW jarru
13	Hallintakaappi	Shanghai Tong Ke
14	Valosähköinen kytkin	Korea Fotek
15	Turvaverho	Shanghai pu bang
16	Virtalähteen kytkentä	Taiwan Delta
17	Lämmitystiili	Yhteisyritys Tuodut Lämmityslanka, lämpöeristyksen puuvillalla, 600 W kauko-infrapunakeraaminen jäähdytin
18	Tyhjiöpumppu	Elmo Rietschle V-VC100
19	Positiivinen venttiili	Japani SMC erittäin korkean nopeuden vaste suuren virtauksen venttiili, halkaisija 1,5 tuumaa.
20	Jäähdytysjärjestelmä	Japan Daikin Compressor 6P
21	Kantava	Japani NSK
22	Lineaariset oppaat	Taiwan Hiwin
23	Hydraulinen tehostinventtiili	Japani CKD
24	Ilmasylinteri	Taiwan Airtac
25	Sähkömagneettinen venttiili	Japani CKD/SMC Taiwan Mindman/Shako
26	Tyhjiöarvo	Taiwanin mielenmies
27	Ketjurata	Ilmailuluokan alumiiniseos
28	F.R.L	Japan CKD tai SMC
29	Ruokintajärjestelmä	Kaksinkertainen bar-automaattinen mekaaninen syöttölaite työntekijöiden työvoiman vähentämiseksi, 500 kg.
30	Korinlevy	Maalikäsittely
31	Kaksirivinen ketju	Taiwan KMC (Tehtaan teroituskäsittely vähentää muovijauheen esiintymistä.)

II. Laitteen tekninen kuvaus

A. Muodostuslaite koostuu päärakenteen kehyksestä, positiivisesta ja negatiivisesta paineenmuodostusjärjestelmästä, lämpötilanhallintajärjestelmästä, tyhjiöjärjestelmästä,
Lämmitysjärjestelmä, ilmanohjausjärjestelmä, sähkö- ja PLC -ohjausjärjestelmä, lävistysjärjestelmä, tuotteiden hajoamispinoaminen ja automaattinen uudelleenkieltojärjestelmä ja
Muut rakennekomponentit.

B. The main body of the equipment: It is made by welding and welding steel structural sections such as square and channel steel, which are used for assembly heating, die forming, die cutting and auxiliary devices. The overall steel structure frame is guided by , and all the parts involved are fully in line with: high-quality material selection, blank production method, machining, heat treatment, parts assembly, machine operation, machine
Huolto- ja muu prosessisäätiö varmistaakseen, että liikkeen siirrettävällä laitteella ja muuntamisella on riittävä voimaa ja jäykkyyttä. Kaikki metallipinnat käsitellään ruusukäsittelyllä ja pohjakerros ruiskutetaan ruostimella; Yleisiä ja vakioosia käytetään rakenteessa kaikkien osien myöhemmän kunnossapidon ja vaihtamisen helpottamiseksi.

Ⅲ. Sähkö- ja PLC -ohjausjärjestelmät/turvallisuuslaitokset

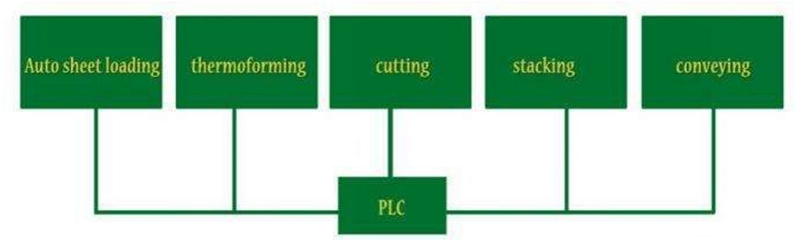

Sähköohjausjärjestelmää ohjataan PLC-integroidulla moduulilla. Teollisuuden kosketusnäyttöä käytetään HMI: nä (ihmisen koneen rajapinta) ja
Kiinan käyttöliittymää käytetään. Koneessa on painikkeet käyttöä varten ja kaikkien prosessiparametrien asettaminen ja muokkaaminen, mikä tekee laitteesta helpon käyttää ja ylläpitää.

Koko koneen työmenetelmä on jaettu manuaaliseen/automaattiseen, kaikki asetustoiminnot käytetään kosketusnäytössä; Kun operaattori on asettanut materiaalit, paina automaattiset käynnistyslaitteet loppuun valmistusprosessin loppuun saakka, kunnes siilon materiaalinkäsittely ja tuotanto on saatu päätökseen; Käsikirjaa käytetään pääasiassa muotinmuutokseen tai näytteen hallintaan.

Järjestelmä on varustettu monilla suojausmittauksilla, ja jokainen toimenpide, joka voi törmää toisiinsa, on lukkiutumis- ja suljetun silmukan ohjaussuojaus.

Turvallisuusovien suojatiivisteen suunnittelu, käyttämällä suoja -oveen asennettuna manuaalisella soljen avaamisella, manuaalisella lukituksella, turva -oveen asennettuna laitteiden turvakerroksen parantamiseksi ja henkilöstön ja omaisuuden turvallisuuden varmistamiseksi.

Jakelukaappi sisältää suojapiirit, mukaan lukien ylivirta, ylijännitteen, alajännite, oikosulku ja ylikuormitussuoja. Lämmityselementti on suojattu sulakkeella. Turvallisuusongelmia, jotka voivat aiheuttaa haittaa järjestelmälle tai työkappaleelle, on varoitusmerkkejä tai huomautuksia. 10% tila on varattu ohjausruutuun tulevia muutoksia varten. Sähkökaappi on varustettu suodattimella ja suojaava jäähdytyspuhaltimella.

Kaikki purettavissa olevat kaapelit ja johdot virtalähteen ulkopuolelle on piilotettu kaapelikorttiin helpon avaamisen ja korjaamiseksi. Jos tämä ei ole mahdollista, korjata se letku.

Tuotteen esittely:

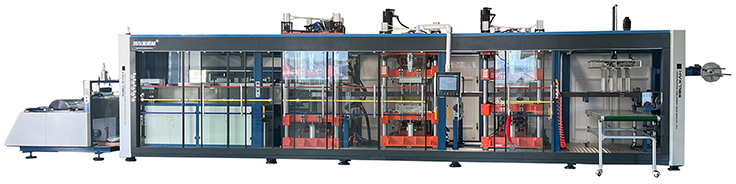

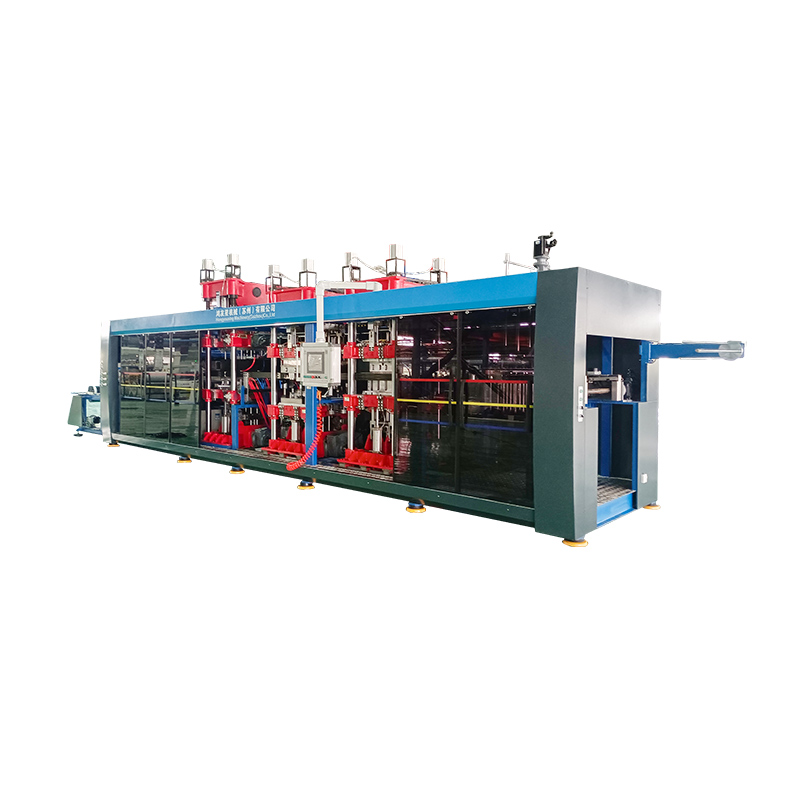

Hyx-7185 Täysin automaattinen positiivinen ja negatiivinen paine neljän aseman lämpömuotoilukone on tuote, joka on huolellisesti rakennettu yhdistämällä edistyksellinen tekniikka ja vuosien tuotantokokemus. Tämä kone sopii PP: lle, PS: lle, PET: lle, PVC: lle, PLA: lle ja muille materiaaleille, ja se voi helposti tyydyttää eri toimialojen muovaustarpeet.
Pääominaisuus:
Laaja materiaalin mukauttavuus: Kone pystyy käsittelemään erilaisia materiaaleja, joiden leveys on 450-750 mm ja paksuus 0,15-2,5 mm, mikä täyttää materiaalivaatimukset erilaisissa tuotantoskenaarioissa.
Suuri muovausalue: Suurin muovausalue saavuttaa 710
Erityinen leikkaus: Suurin leikkuualue on 690 x 830 mm, ja 80T: n maksimileikkausvoima (käytetty muotin lämmitysjärjestelmän kanssa) varmistaa sileät tuotteiden reunat ja suuren tarkkuuden.
Positiivinen ja negatiivinen paineenmuodostustekniikka: Kone omaksuu positiivisen ja negatiivisen paineenmuodostustekniikan, positiivisen paineen muodostavan syvyyden ollessa 140 mm ja negatiivinen paineen muodostava syvyys 150 mm, mikä voi vastata monimutkaisten tuotteiden muovaustarpeisiin.
Tehokas pinoamismekanismi: Pinoamismekanismin isku voi saavuttaa ≤500 mm, mikä helpottaa tuotteiden pinoamista ja käsittelyä ja parantaa tuotannon tehokkuutta.
Energiansäästö ja ympäristönsuojelu: Ylemmän ja alemman kolmivaiheisen lämmitysmenetelmien avulla todellinen energiankulutus on vain 40–60 kW/h, mikä vähentää huomattavasti tuotantokustannuksia.
Nopea tuotanto: Suurin tuotannonopeus voi saavuttaa 20-30 kertaa minuutissa, mikä parantaa huomattavasti tuotannon tehokkuutta.
Suuri kokoinen suunnittelu: Koneen kokonaiskoko on 14 m x 2,3 m x 2,5 m ja paino saavuttaa 22T, mikä varmistaa koneen vakauden ja kestävyyden.
Tekniset parametrit:
Nimellisteho: Koko kone on 160 kW. Lämmitysuuni on jaettu ylä- ja alaosiin, jokainen 72 kW.
Virtalähde: AC380V/50Hz (3 N PE).
Jäähdytysmenetelmä: Muotti jäähdytetään kiertämällä vettä muovausprosessin ja tuotteen laadun stabiilisuuden varmistamiseksi.
Ilmanpainevaatimukset: ilmansyöttö ≥3,5 m³/min, ilmanpaine 0,6 ~ 0,8MPA koneen normaalin toiminnan varmistamiseksi.
Sovellusalueet:

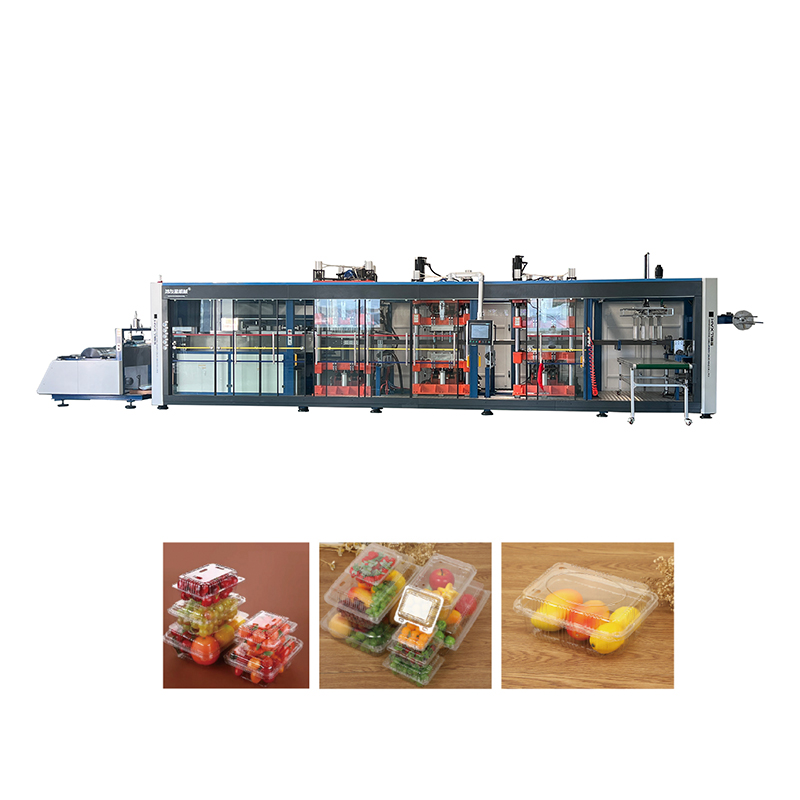

Hyx-7185 Täysin automaattista positiivista ja negatiivista painetta neljän aseman lämpömuotoilukonetta käytetään laajasti elintarvikepakkauksissa, lääketieteellisissä laitteissa, elektronisissa tuotteissa, autoosissa ja muissa toimialoissa. Se on tärkeä työkalu monille yrityksille automatisoidun ja tehokkaan tuotannon saavuttamiseksi.
